長期以來，高壓電網瓷支柱絕緣子的斷裂一直困擾著電網的安全運行，特別是近年來隨著電網的迅速發展，絕緣子斷裂引發的事故時有發生。為了預防絕緣子的斷裂，國家電網下發了《72.5kV以上高壓支柱瓷絕緣子技術監督規定》，推動電力行業及時采取措施和手段去診斷絕緣子的技術狀態。

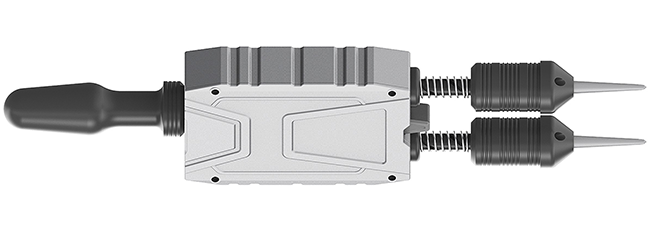

圖1瓷支柱絕緣子帶電探傷儀
瓷支柱絕緣子帶電探傷儀（以下簡稱“帶電探傷儀”）是基于聲學振動檢測方法的工作原理的一種儀器。目前，國內該儀器相關的國家標準和檢測體系尚未建立，使用方對于其測試數據是否準確、檢測圖譜是否可信，仍存在難以驗證的問題。
為此，廣電計量技術研究院下計量研究所牽頭研制了“瓷支柱絕緣子帶電探傷儀性能檢測系統”，幫助企業單位解決難題。
結果準確可靠 有效評估性能

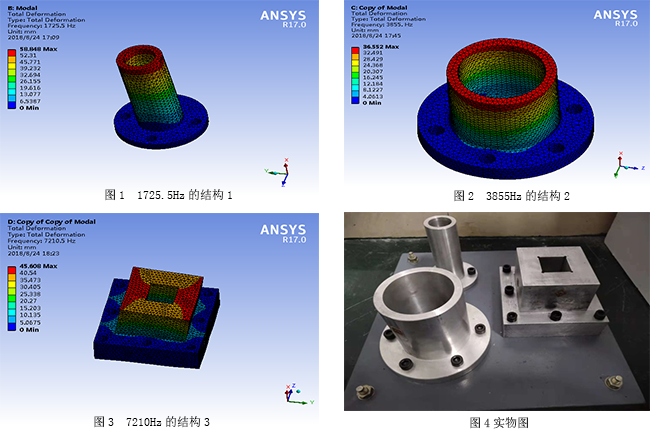

通過仔細分析帶電探傷儀工作原理可知，帶電探傷儀能通過激勵探頭和接收探頭共同作用，采用“一發一收”工作模式，獲取待測試結構的一階固有頻率，通過一階頻率值判斷絕緣子是否發生了損傷。廣電計量瓷支柱絕緣子帶電探傷儀性能檢測系統根據帶電探傷儀的工作頻率范圍（100Hz~10000Hz），設計了三種一階頻率在此范圍的特殊結構裝置——一端固定，一端自由的懸臂梁結構，并用有限元軟件進行仿真，結果如下圖所示。（圖1~ 3為有限元仿真的三種結構的一階固有頻率，圖4為制作的實物圖）
對某型號的帶電探傷儀在結構1上進行檢測，結果如下圖所示。

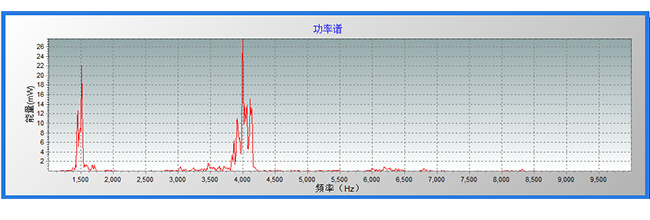

帶電探傷儀檢測結構1所得的功率譜
從圖中可以看到，帶電探傷儀測得的結構1的一階頻率在1500Hz，與采用力錘敲擊法測得結果相差136Hz，遠高于對絕緣子進行狀態評判的標準，說明該帶電探傷儀的測量結果能夠反映其檢測結構的一階頻率值，性能良好。該方法經驗證切實可行，能為帶電探傷儀的性能檢測提供可靠的技術參考。
目前，廣電計量瓷支柱絕緣子帶電探傷儀性能檢測系統已申請國家發明專利，同時已為國家電網及相關設備制造廠提供多次檢測服務，確保用戶新購或在用帶電探傷儀的性能得到有效可信評估，為電力設備的安全運行提供技術保障，獲得廣泛好評。
